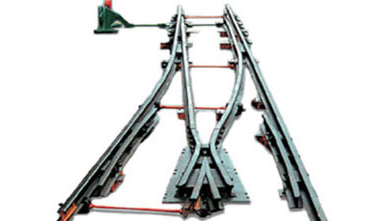

　　單開、對稱、渡線各種型號道岔

　　道岔型號代號解釋：

　　型號的第一個字母Z代表窄軌鐵路道岔類型代號，剩下的第二個和第三個字母DK、DC、DX、JD、JC分別代表單開道岔、對稱道岔、渡線道岔、交叉渡線道岔和菱形道岔。參數(shù)中的6、7、9分別代表600、762和900軌距。再后面的一段數(shù)字代表鋼軌的重量，單位是KG/M。斜杠后面的數(shù)字代表道岔的道岔號。第二個斜杠后面代表的是道岔的曲率半徑。

　　常用窄軌道岔參數(shù)表

　　道岔軌距：600 762 900

　　軌型：15 22 30 38 43

　　類 型：單開 對稱 渡線 交叉渡線 對稱組合 菱形交叉 四軌套線(七類)

　　曲線半徑：4m 6 m 9 m 12 m 15 m 20 m 25 m 30 m 40 m 50 m 70 m

　　線路間距：1300mm 1400 mm 1500 mm 1600 mm 1700 mm 1800 mm 1900 mm 2200 mm 2500 mm

　　窄軌系列：615 715 915 622 722 922 630 730 930 938 643 (11個)

　　常用單開道岔及線路半徑

　　1、ZDK615/2/4 ，α=26°33′54″，a=1678，b=1922，L=3600，≤1t礦車，1.5/S

　　2、ZDK615/3/6 ，α=18°26′06″，a=3149，b=2751，L=5900，≤1.5t礦車，1.5/S

　　3、ZDK615/4/12 ，α=14°02′10″，a=3261，b=3539，L=6800，≤7t機車，3.5/S

　　4、ZDK615/5/15 ，α=11°18′36″，a=3568，b=4132，L=7700，≤7t機車，3.5/S

　　5、ZDK715/3/9 ，α=18°26′06″，a=3450，b=3250，L=6700 ，≤1.5t礦車，3.5/S

　　6、ZDK715/4/15 ，α=14°02′10″，a=3503，b=4197，L=7700，≤7t機車，3.5/S

　　7、ZDK715/5/20 ，α=11°18′36″，a=3850，b=4950，L=8800，≤7t機車，3.5/S

　　8、ZDK915/3/9 ，α=18°26′06″，a=3525，b=3675，L=7200，≤1.5t礦車，3.5/S

　　9、ZDK915/4/15 ，α=14°02′10″，a=3543，b=4757，L=8300，≤7t機車，3.5/S

　　10、ZDK915/5/20，α=11°18′36″，a=3853，b=5647，L=9500，≤7t機車，3.5/S

　　11、ZDK622/3/6 ，α=18°26′06″，a=3400，b=2800，L=6200，≤1.5t礦車，1.5/S

　　12、ZDK622/4/12，α=14°02′10″，a=3462，b=3588，L=7050，≤10t機車，3.5/S

　　13、ZDK622/5/15 ，α=11°18′36″，a=3768，b=4232，L=8000，≤10t機車，3.5/S

　　14、ZDK622/6/25 ，α=9°27′44″，a=4673，b=5027，L=9700，≤10t機車， 5.0/S

　　15、ZDK630/3/6 ，α=18°26′06″，a=3548，b=2852，L=6400 ，≤1.5t礦車，1.5/S

　　16、ZDK630/4/12 ，α=14°02′10″，a=3660，b=3640，L=7300，≤14t機車，3.5/S

　　17、ZDK630/5/15 ，α=11°18′36″，a=3967，b=4333，L=8300，≤14t機車，3.5/S

　　18、ZDK630/6/25 ，α=9°27′44″，a=4972，b=5128，L=10100，≤14t機車，5.0/S
